小巧型压力变送器

时间：2025-02-27

小巧型压力变送器压力腔由不锈钢单件结构加工而成，全金属密封结构，传感器采用微熔技术，产品结构特殊设计，整体数字化标定和温度补偿。产品适用于OEM客户大批量应用，性价比高，可广泛应用于对气压、液压，甚至较恶劣的介质环境，如污水、蒸汽、轻的腐蚀性气体和液体等工业或民用现场压力监测，我们还为用户提供特殊定制产品。

联系我们

产品简介

/ product introduction

小巧型压力变送器压力腔由不锈钢单件结构加工而成，全金属密封结构，传感器采用微熔技术，产品结构特殊设计，整体数字化标定和温度补偿。产品适用于OEM客户大批量应用，可广泛应用于对气压、液压，甚至较恶劣的介质环境，如污水、蒸汽、轻的腐蚀性气体和液体等工业或民用现场压力监测，我们还为用户提供特殊定制产品。

小巧型压力变送器具有多种型号，多种量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域的压力测量仪表。

产品特点

/ product characteristic

●体积小、重量轻，可在狭窄位置安装使用；

●易操作、维护检修方便；

●硅微熔技术，耐高温、抗震；

●工作温度范围宽；

●316L不锈钢机电一体化结构，经久耐用；

●集成化专用芯片，分立元件少，温度特性好。

技术参数

/ technical parameters

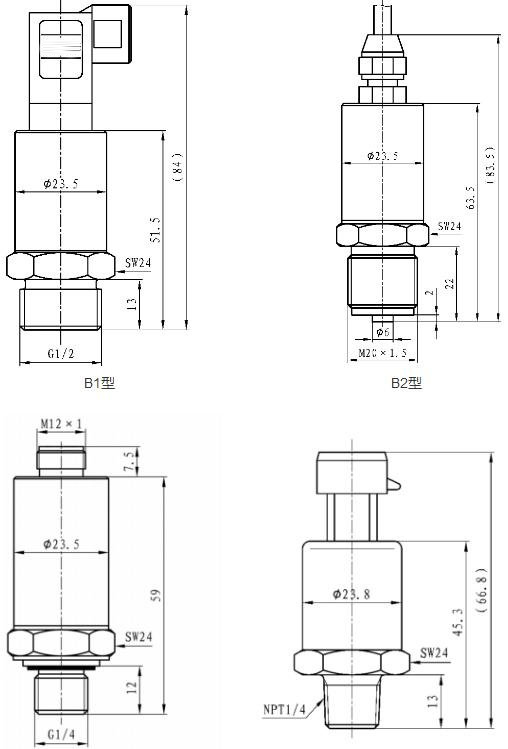

1、外形结构
1-210QH301594P

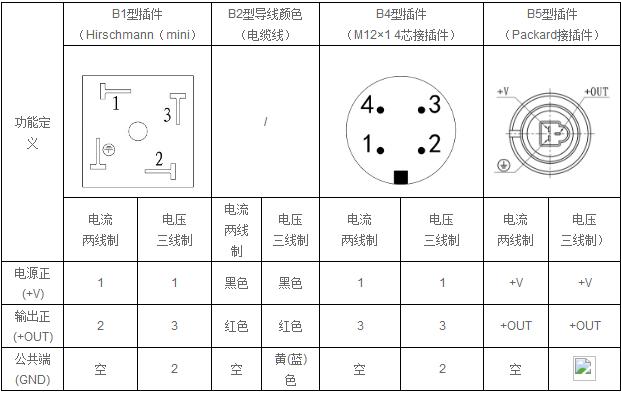

2、电气连接
1610X40a00T0-22U6

3、技术参数

测量介质	气体、液体、油等与316兼容的介质
测量形式及范围	表压（G） max(0～60)MPa, ***小(0～0.5)KPa
	绝压（A） max(0～40)MPa, ***小 (0～5)KPa
	负压（B） (-0.1～40)MPa, ***小(-0.2～0.2 )KPa
精度等级	0.1、 0.25、 0.5
过载能力	量程的2～5倍
长期稳定性	小于0.25%FS/年，小于0.5%FS/年
供电电源	15～36 VDC（标定电压24VDC）
输出信	(4～20)mA（二/三线制）、（0～10）MA (0~20）mA
输出信	（0～5）V、（1～5）V、（0～10）V
显示方式	指针表头或数字显示可选配
校准	通过调节电位器实现对零点、量程调节
校准	工作温度：（-40～80）℃ 补偿温度：（-20～70）℃
工作温度	-40～80℃ 补偿温度：-20～70 ℃
过程连接	M20×1.5外螺纹（Ф3内孔）或用户注明
隔离膜片材料	316 不锈钢
传感器接口材料	1Cr18Ni9Ti
外壳材料	合金铝
防护等级	IP65

产品选型

/ product selection

产品选型：小巧型压力变送器
	量程（注明压力量程范围）
	G、表压 A、正压力 B、密封压力 C、负压
		膜片材料
		K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 Y、溅射薄膜高精度芯片
		E	输出信号
			1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
			A	精度
				1、0.1 2、0.25 3、0.5
				C	过程连接方式
					1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2
					D	显示方式
						1、无显示（默认） 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管显示
						F	防爆等级
							1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）选型说明： 1、防爆本安产品只能选用0～100%线性指示。 2.、如选用准确度为0.1%FS时，只能选用超稳定性扩散硅或陶瓷电容传感器。
